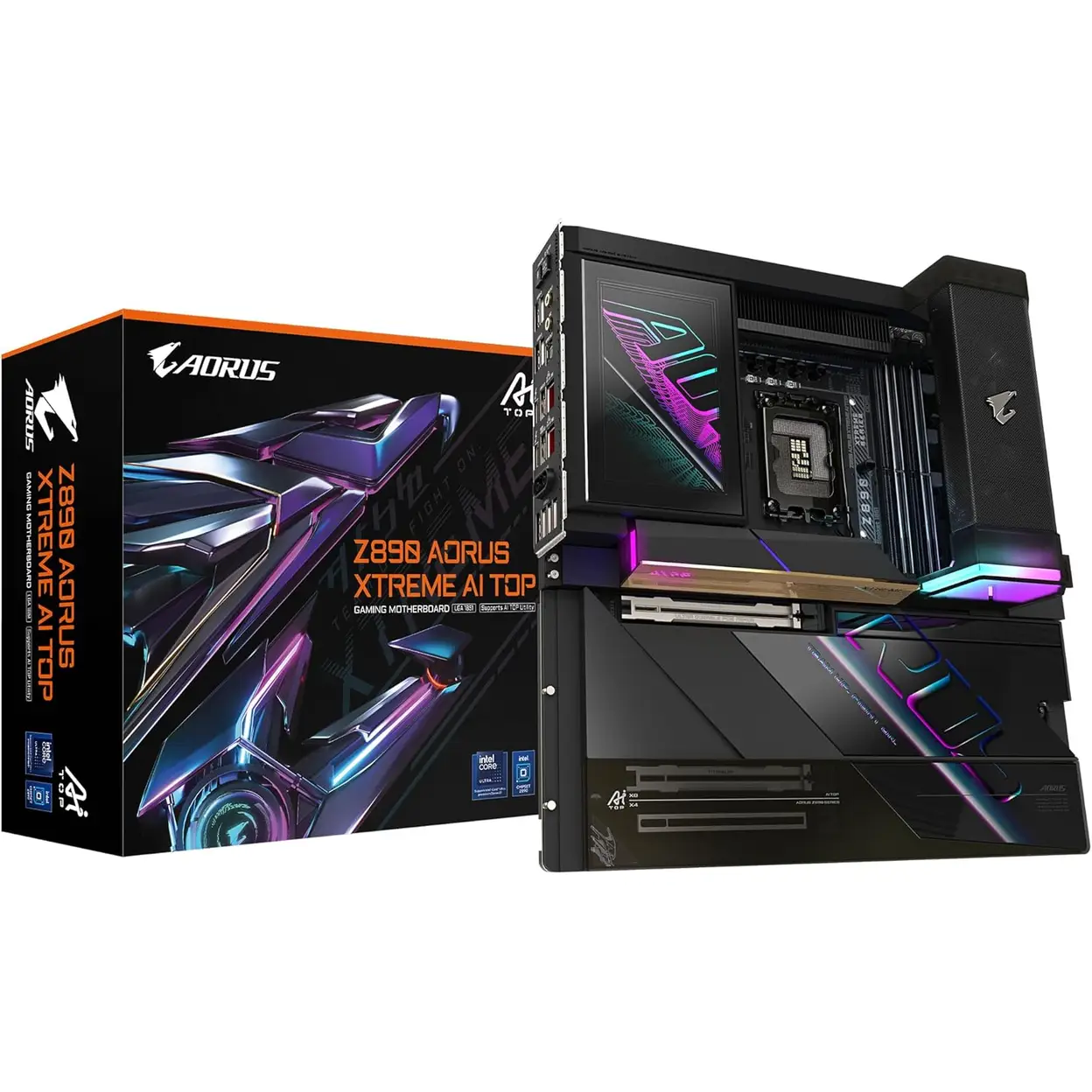

Gigabyte Z890 A XTREME AI TOP

Processeur

Socket LGA1851 : Prise en charge des processeurs Intel® Core™ Ultra
La mémoire cache L3 varie en fonction du processeur
* Veuillez consulter la "Liste de prise en charge des processeurs" pour plus d'informations.

Puce

Puce Intel® Z890 Express

Mémoire

Prise en charge des modules de mémoire DDR5 9500(O.C) / 9466(O.C) / 9333(O.C) / 9200(O.C)/ 9066(O.C) / 8933(O.C) /8800(O.C) /8600(O.C) / 8400(O.C) /8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.
4 emplacements DIMM DDR5 prenant en charge jusqu'à 256 Go (capacité de 64 Go par DIMM) de mémoire système
Architecture mémoire double canal
Prise en charge des modules de mémoire DIMM non tamponnés ECC 1Rx8/2Rx8 (fonctionnant en mode non-ECC)
Prise en charge des modules de mémoire DIMM non tamponnés non-ECC 1Rx8/2Rx8/1Rx16
Prise en charge des modules de mémoire Extreme Memory Profile (XMP)
Prise en charge des modules de mémoire CUDIMM
(La configuration du processeur et de la mémoire peut affecter les types de mémoire pris en charge, le débit (vitesse) et le nombre de modules DRAM, veuillez consulter la "Liste de prise en charge de la mémoire" pour plus d'informations.)

Carte Graphique Intégrée

Processeur graphique intégré+Contrôleur Intel® Thunderbolt™ 5 :
- 2 connecteurs Intel® Thunderbolt™ 5 (ports USB4® USB Type-C®), prenant en charge les sorties vidéo DisplayPort et Thunderbolt™ et une résolution maximale de 7680x4320@60 Hz (sortie d'affichage unique)

* En raison des ressources I/O limitées de l'architecture PC, le nombre de périphériques Thunderbolt™ pouvant être utilisés dépend du nombre de périphériques PCI Express installés. (Veuillez consulter le chapitre 2-6, "Connecteurs du panneau arrière", pour plus d'informations.)
* Prise en charge de la version DisplayPort 2.1 et HDCP 2.3

* Prise en charge de la version DisplayPort 2.1 et HDCP 2.3

Audio

1 puce DAC ESS ES9280AC + 2 puces ESS ES9080
DTS® Sound Unbound™
Audio Haute Définition
2 canaux
Prise en charge de la sortie S/PDIF

* La prise de ligne et la prise S/PDIF optique ne peuvent être utilisées qu'une à la fois.

Réseau

2 puces Marvell® AQtion AQC113C Ethernet 10GbE (10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/ 100 Mbps)

Module de Communication Sans Fil

Intel® Wi-Fi 7 BE200NGW
- 802.11a, b, g, n, ac, ax, be, prenant en charge les bandes de fréquence porteuse 2,4/5/6 GHz
- BLUETOOTH 5.4
- Prise en charge de la norme sans fil 11be 320MHz
(Le débit réel peut varier en fonction de l'environnement et de l'équipement.)

* Les fonctionnalités Wi-Fi 7 nécessitent Windows 11 SV3 pour fonctionner correctement. (Aucun pilote de prise en charge pour Windows 10.)
** La disponibilité des canaux Wi-Fi 7 sur la bande 6 GHz dépend des réglementations nationales

Port d'expansion

Processeur :
- 1 emplacement PCI Express x16, prenant en charge PCIe 5.0 et fonctionnant en x16 (PCIEX16)

* Pour des performances optimales, si vous n'installez qu'une seule carte graphique PCI Express, assurez-vous de l'installer dans l'emplacement PCIEX16.

* L'emplacement PCIEX8 partage la bande passante avec l'emplacement PCIEX16. Lorsque l'emplacement PCIEX8 est occupé, l'emplacement PCIEX16 fonctionne en mode x8.
* Les emplacements PCIEX16 et PCIEX8 ne peuvent prendre en charge qu'une carte graphique ou un SSD NVMe.

* L'emplacement PCIEX4 partage la bande passante avec le connecteur M2L_SB. L'emplacement PCIEX4 devient indisponible lorsqu'un périphérique est installé dans le connecteur M2L_SB.

Interface de Stockage

Processeur :
- 1 connecteur M.2 (Socket 3, clé M, type 25110/22110/2580/2280, prise en charge SSD PCIe 5.0 x4/x2) (M2A_CPU)
- 1 connecteur M.2 (Socket 3, clé M, type 25110/22110/2580/2280, prise en charge SSD PCIe 4.0 x4/x2) (M2B_CPU)
Puce :
- 1 connecteur M.2 (Socket 3, clé M, type 22110/2280, prise en charge SSD PCIe 4.0 x4/x2) (M2M_SB)
- 1 connecteur M.2 (Socket 3, clé M, type 22110/2280, prise en charge SSD SATA et PCIe 4.0 x4/x2) (M2L_SB)
- 4 connecteurs SATA 6Gb/s
Prise en charge des configurations RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SSD NVMe
Prise en charge des configurations RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA

USB

Puce+Contrôleur Intel® Thunderbolt™ 5 :
- 2 ports Intel® Thunderbolt™ 5 (ports USB Type-C®) à l'arrière
* Prise en charge jusqu'à 80Gbps avec les périphériques Thunderbolt™
* Prise en charge jusqu'à 40Gbps avec les périphériques USB4®
* Prise en charge jusqu'à 20Gbps avec les périphériques USB 3.2

Processeur :
- 1 port USB4® USB Type-C® sur carte
- 1 port USB Type-C® avec prise en charge USB 3.2 Gen 2x2, disponible via l'en-tête USB interne
Puce :
- 1 port USB Type-C® avec prise en charge USB 3.2 Gen 2x2, disponible via l'en-tête USB interne
- 6 ports USB 3.2 Gen 2 Type-A (rouge) à l'arrière

Puce+1 concentrateur USB 3.2 Gen 2 :
- 4 ports USB 3.2 Gen 2 Type-A (rouge) à l'arrière

Puce+1 concentrateur USB 3.2 Gen 1 :
- 2 ports USB 3.2 Gen 1 disponibles via l'en-tête USB interne

Puce+1 concentrateur USB 2.0 :
- 4 ports USB 2.0/1.1 disponibles via les en-têtes USB internes

Connecteurs d'entrées/sorties internes

1 connecteur d'alimentation principal ATX 24 broches

2 connecteurs d'alimentation ATX 12V 8 broches
1 connecteur de ventilateur CPU
1 connecteur de ventilateur CPU/pompe de refroidissement par eau
1 connecteur de ventilateur système
1 connecteur de câble d'extension de ventilateur système (peut étendre trois connecteurs de ventilateur système via un câble)
1 connecteur de câble d'extension de ventilateur système/pompe de refroidissement par eau (peut étendre trois connecteurs de ventilateur système/pompe de refroidissement par eau via un câble)
1 connecteur de détection de bruit
1 connecteur de câble d'extension intégré pour bandes LED RGB Gen2 adressables et bandes LED RGB (peut étendre quatre connecteurs de bande LED RGB Gen2 adressables et un connecteur de bande LED RGB via un câble)
4 connecteurs SATA 6Gb/s
4 connecteurs M.2 Socket 3
1 en-tête du panneau avant
1 connecteur Thunderbolt™ 4 (Remarque) (port USB4® USB Type-C®)
2 en-têtes USB Type-C®, avec prise en charge USB 3.2 Gen 2x2
1 en-tête USB 3.2 Gen 1
1 connecteur de câble d'extension intégré pour ventilateur système/pompe de refroidissement par eau et en-têtes USB 2.0/1.1 (peut étendre un connecteur de ventilateur système/pompe de refroidissement par eau et deux en-têtes USB 2.0/1.1 via un câble)
1 bouton d'alimentation
1 bouton de réinitialisation
1 bouton de réinitialisation du BIOS
2 en-têtes de capteur de température

(Remarque) La prise en charge réelle peut varier en fonction du processeur.

Connecteur du Panneau Arrière

1 bouton Q-Flash Plus
1 bouton OC Ignition
2 connecteurs Intel® Thunderbolt™ 5 (Remarque) (ports USB Type-C®)
10 ports USB 3.2 Gen 2 Type-A (rouge)
2 ports RJ-45
2 connecteurs d'antenne (2T2R)
2 prises audio
1 connecteur de sortie S/PDIF optique

(Remarque) Veuillez utiliser un processeur avec prise en charge des graphiques intégrés pour assurer une fonctionnalité Thunderbolt™ complète.

Contrôleur d'Entrée/Sortie

Puce de contrôle d'E/S iTE®

Monitorage Matériel

Détection de tension
Détection de température
Détection de vitesse de ventilateur
Détection du débit de refroidissement par eau
Avertissement de défaillance de ventilateur
Contrôle de la vitesse du ventilateur

* La fonction de contrôle de la vitesse du ventilateur (pompe) dépendra du ventilateur (pompe) que vous installez.

Détection de bruit

BIOS

1 flash de 256 Mbit
Utilisation du BIOS UEFI AMI sous licence
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
