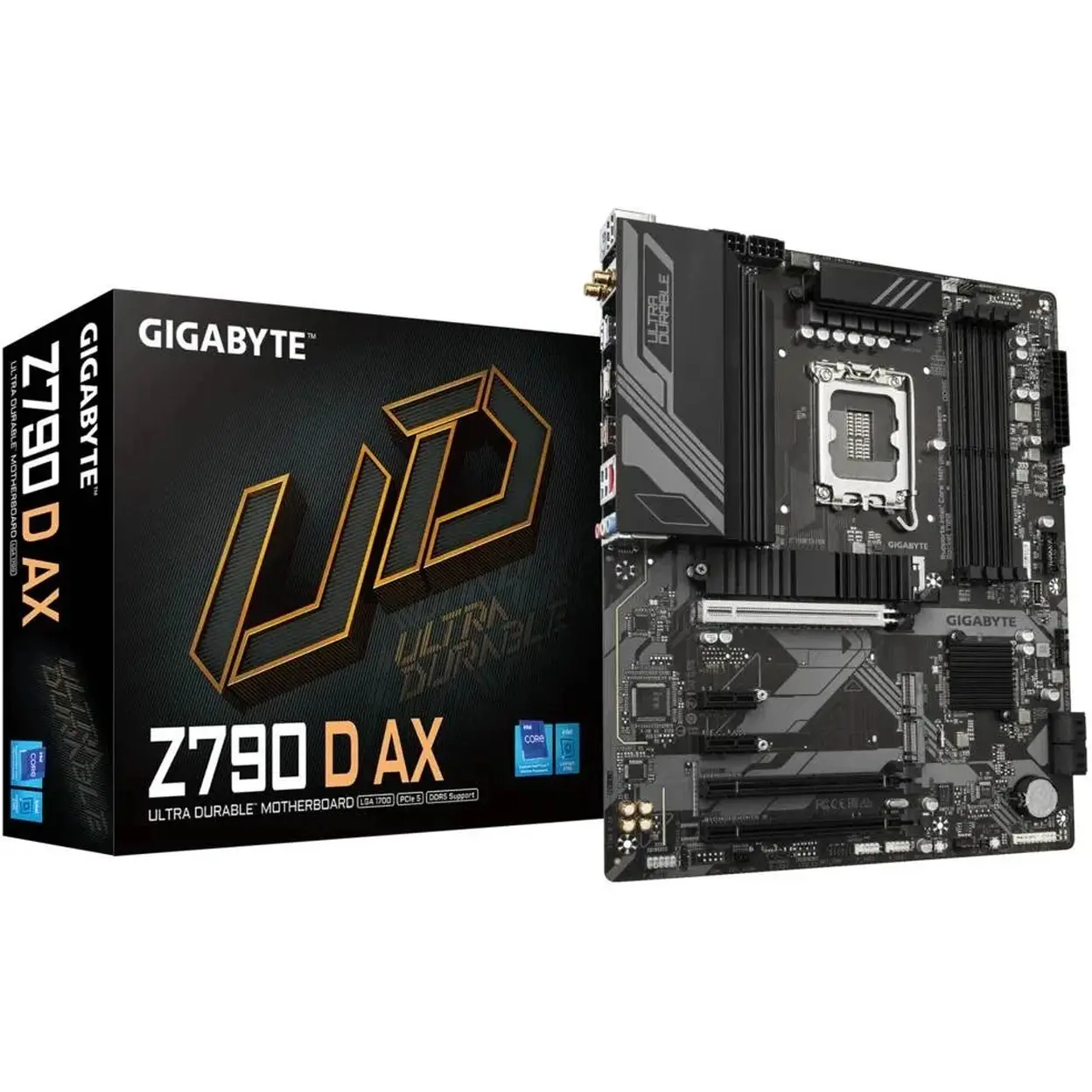

Gigabyte MB Z790 S1700 ATX Z790 D AX carte mère

Point forts du produit

• Prise en charge de CPU de nouvelle génération :Optimisé pour les processeurs Intel Core de 14e, 13e et 12e génération avec le socket LGA 1700, offrant une base prête pour l'avenir pour l'informatique haute performance.

• Conception d'alimentation supérieure :Doté d'une solution VRM numérique jumelée à 12+1+1 phases pour assurer une alimentation stable et une fiabilité du système, même sous de lourdes charges de jeu ou professionnelles.

• Mémoire DDR5 ultra-rapide :Prend en charge la mémoire DDR5 double canal avec la technologie XMP 3.0, atteignant des vitesses d'overclocking allant jusqu'à 7600 MHz pour un débit de données maximal.

• Gestion thermique avancée :Doté d'une conception thermique innovante et d'un dissipateur thermique M.2 pour maintenir la stabilité des VRM et éviter la baisse de performance des SSD M.2 rapides.

• Connectivité à haute vitesse :Le Wi-Fi 6E et le LAN 2,5GbE intégrés offrent un réseau sans fil et filaire ultra-rapide avec une latence réduite pour des expériences en ligne fluides.

Détails techniques

Spécification	Détails
Marque	GIGABYTE
Nom du modèle	Z790 D AX
Puce de chipset	Intel Z790
Socket CPU	LGA 1700
Prise en charge de la mémoire	4 x DIMM, Max. 192 Go, DDR5 jusqu'à 7600 MHz (OC)
Interface de stockage	3 connecteurs M.2 PCIe 4.0 x4
Emplacements d'extension	1 x PCIe 5.0 x16, plusieurs emplacements PCIe 4.0
Sans fil et réseau	Wi-Fi 6E 802.11ax, LAN 2,5 GbE
Facteur de forme	ATX (30,5 cm x 24,4 cm)
Garantie	Garantie fabricant de 3 ans

Numéro de modèle :

Z790 D AX (MBZ790S1700ATXDAXGIGABYTE)

Instructions d'utilisation :

• Installation du CPU :Alignez soigneusement le processeur Intel LGA 1700 avec les encoches de la socket. Abaissez doucement le loquet de verrouillage pour fixer le CPU en place sans exercer de force excessive.

• Configuration de la mémoire :Pour des performances à double canal optimales, installez d'abord les modules DDR5 dans les emplacements DDR5_A2 et DDR5_B2.

• Configuration du BIOS :Accédez au menu du BIOS au démarrage pour activer les profils de mémoire XMP (Extreme Memory Profile) afin d'atteindre les vitesses nominales de vos modules de RAM DDR5.

• Installation M.2 :Utilisez la conception EZ-Latch pour une installation rapide des SSD M.2. Assurez-vous que les dissipateurs thermiques sont correctement réinstallés pour maintenir des températures de fonctionnement basses.

• Mises à jour des pilotes :Après l'installation de Windows, téléchargez et installez les derniers pilotes du chipset, LAN et Wi-Fi depuis le site officiel de GIGABYTE pour garantir une compatibilité matérielle totale.

Avertissement de sécurité

Décharge électrostatique (ESD) :Assurez-vous d'être correctement mis à la terre ou d'utiliser un bracelet antistatique lors de la manipulation de la carte mère pour éviter d'endommager irrémédiablement les composants électroniques sensibles.

Sécurité électrique :Assurez-vous que l'alimentation est déconnectée et que l'interrupteur est en position « Off » avant de connecter ou de déconnecter des composants du boîtier du processeur.

Risques d'installation :Soulevez la carte mère par ses bords. N'essayez pas d'atteindre les broches du socket du processeur, car elles sont extrêmement fragiles et peuvent facilement être endommagées.

Consignes de sécurité pour les enfants

Risque d'étouffement :Ce produit et ses accessoires (vis, jumpers, loquets M.2) contiennent de petites pièces. Tenir tous les composants et les matériaux d'emballage hors de portée des enfants de moins de 3 ans.

Bords tranchants :Le PCB de la carte mère et les dissipateurs thermiques peuvent présenter des arêtes vives ou des bords tranchants. Tenir hors de portée des enfants pour éviter les coupures accidentelles ou les blessures.

Surveillance :Ceci est un composant technique destiné à l'assemblage par des adultes. Les enfants ne doivent pas manipuler ou tenter d'installer ce produit sans la surveillance stricte d'un adulte.

Pays d'origine

Fabriqué à Taïwan

Informations sur le fabricant

GIGABYTE TECHNOLOGY CO., LTD. No. 6, Baoqiang Rd., Xindian Dist., New Taipei City, Taiwan

E-mail : services@gigabyte.com

Personne responsable dans l'UE

G.B.T. Technology Trading GmbH

Bullenkoppel 16, 22047 Hambourg, Allemagne

E-mail : returns@gigabyte.de
